Один механизм — семь из десяти случаев
Анализ разборок двигателей раз за разом указывает на одно: в более чем 70% случаев заклинивания балансирного вала непосредственной причиной становится разрушение гидродинамической масляной плёнки внутри подшипника скольжения. Загрязнение масла, обрыв цепи или производственный дефект могут создавать предпосылки, но спусковым механизмом почти всегда оказывается именно потеря смазочного слоя. Чтобы понять, почему это происходит, важно разобраться в том, как балансирный вал работает в норме.

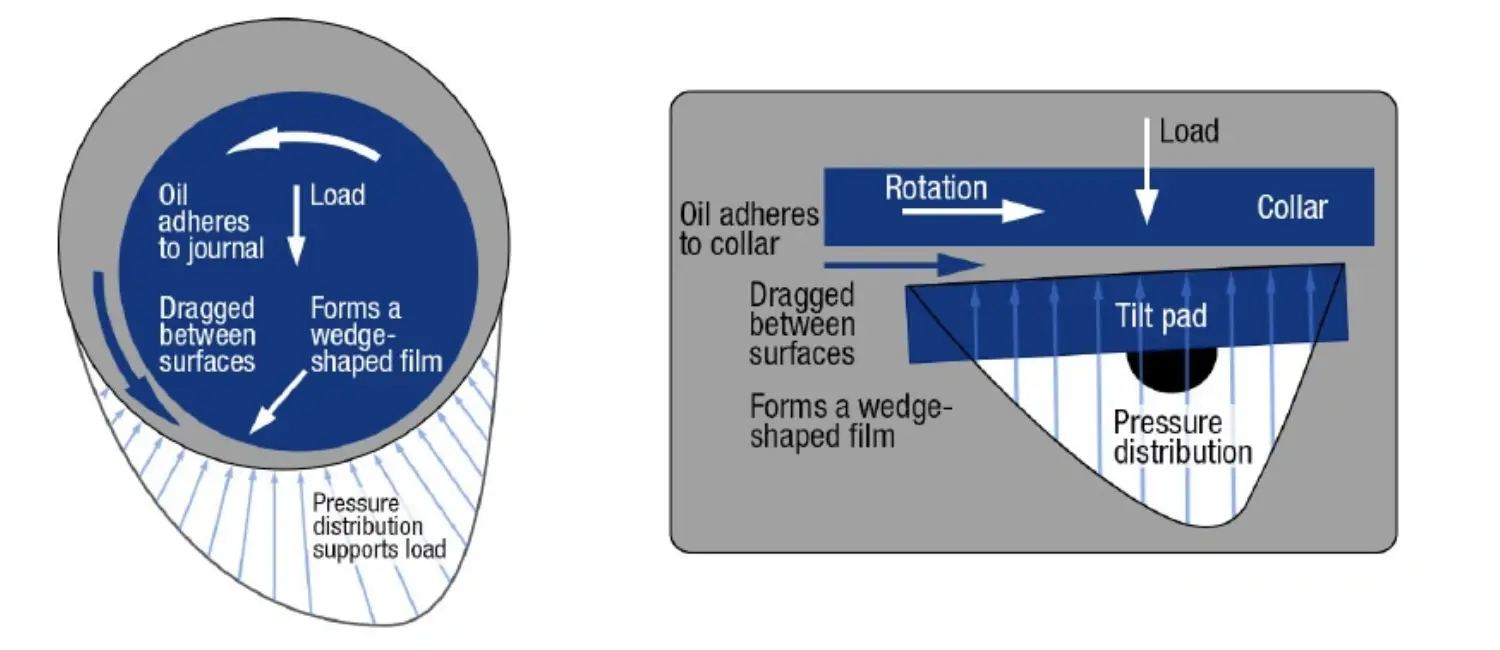

Большинство балансирных валов опираются на подшипники скольжения, а не роликовые. В штатном режиме масло под давлением подаётся в зазор между валом и подшипником, вращение формирует клиновидную масляную плёнку толщиной 3–10 микрон, и вал буквально парит на ней — без какого-либо контакта металла с металлом. Радиальный зазор при этом составляет 0,02–0,06 мм. Вся система держится на одном условии: эта микроскопическая плёнка не должна разрушаться. Если она исчезает, прямой контакт поверхностей происходит мгновенно.
Как запускается цепочка разрушения

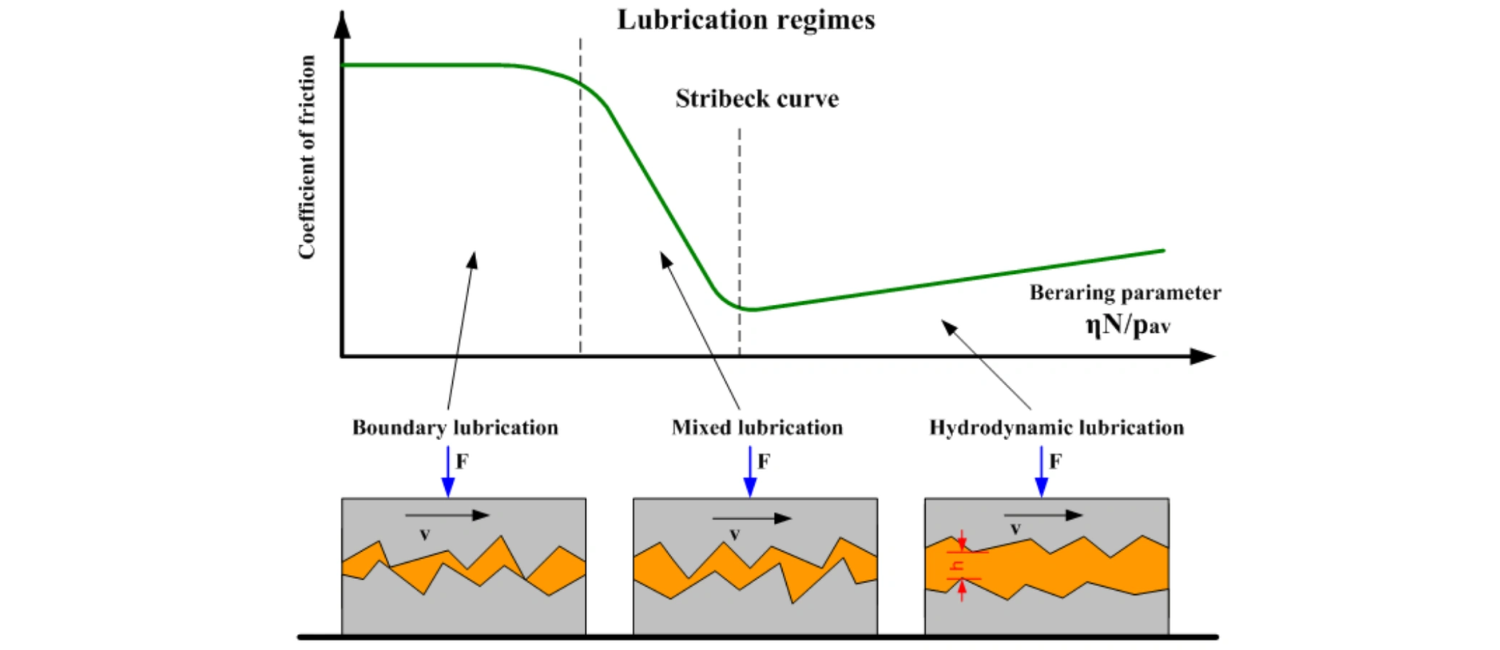

Гидродинамическая смазка требует одновременного соблюдения четырёх параметров: достаточного давления масла, правильной вязкости, корректного зазора в подшипнике и стабильной соосности вала. Стоит любому из них выйти за рабочие пределы — режим смазки последовательно переходит от гидродинамического к смешанному, а затем к граничному. На граничной стадии начинается заклинивание.
Первым звеном в этой цепочке обычно становится падение давления или вязкости масла: низкий уровень в картере, кавитация насоса, перегрев или засорение масляного канала. Даже снижение эффективного потока масла на 15–20% при высоких оборотах способно уменьшить толщину плёнки ниже безопасного предела. Когда плёнка опускается ниже примерно 3 микрон, микронеровности поверхностей начинают контактировать напрямую, коэффициент трения резко возрастает и локально выделяется тепло. Повреждение уже началось, хотя двигатель ещё работает.
Петля, из которой нет выхода

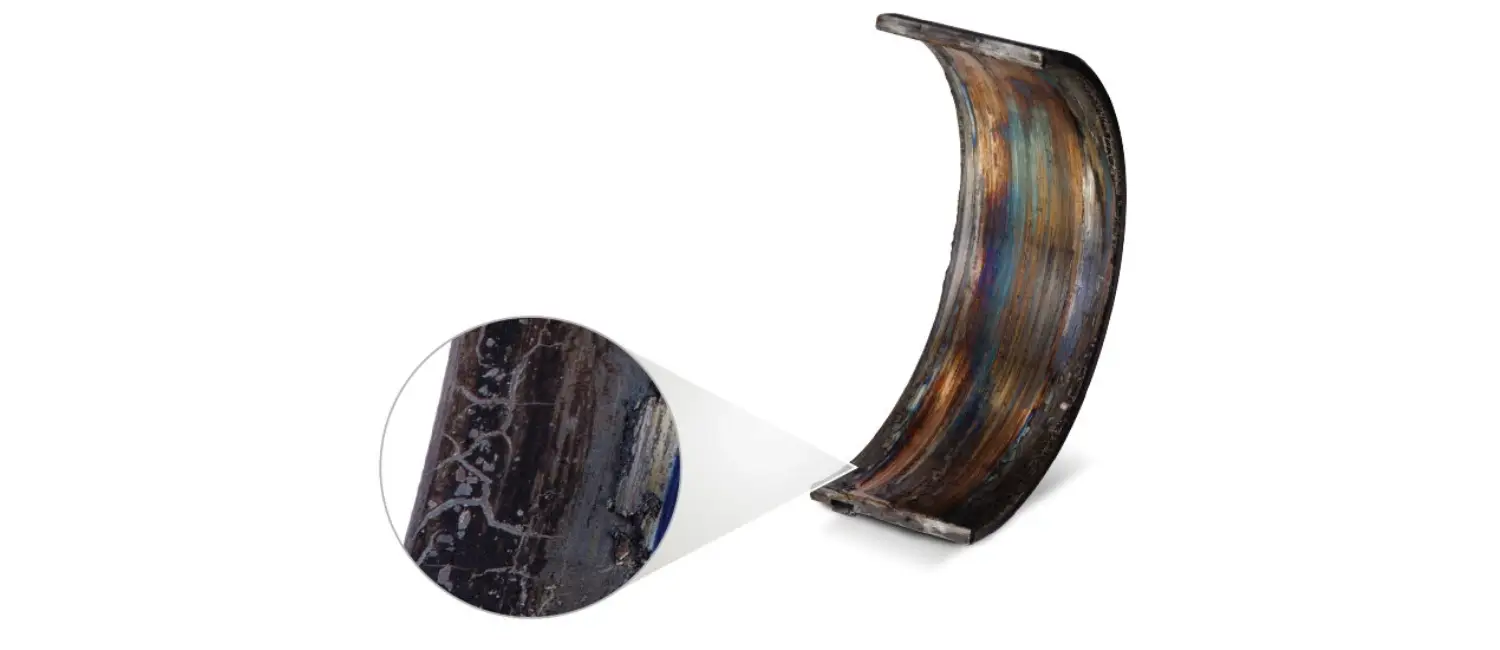

На следующем этапе в работу вступает антифрикционный слой подшипника — мягкое покрытие, рассчитанное на встраивание частиц загрязнений и компенсацию несоосности. При локальном нагреве до 200–250°C оно размягчается и начинает размазываться, увеличивая шероховатость поверхности. Шероховатая поверхность хуже формирует масляный клин — и процесс замыкается в петлю: меньше плёнки даёт больше тепла, больше тепла делает поверхность грубее, грубая поверхность разрушает остатки плёнки ещё быстрее.

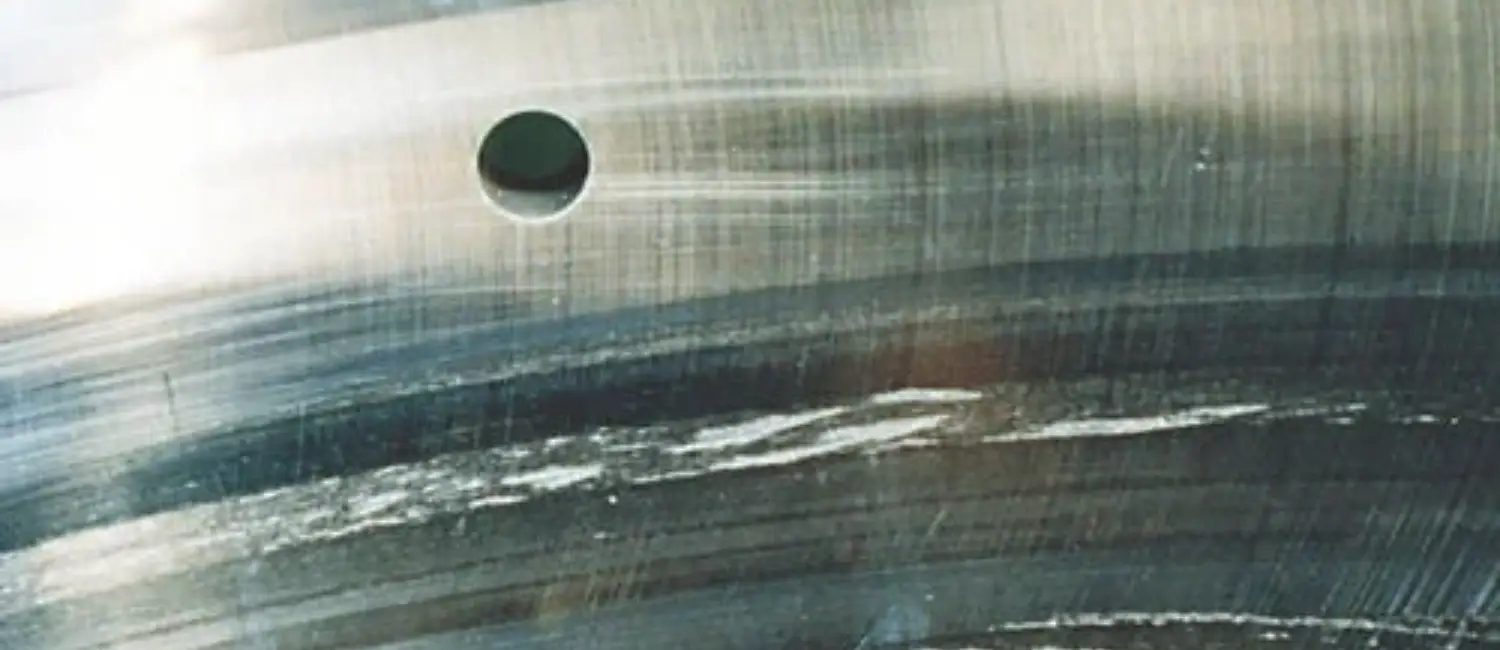

Выйти из этой петли без остановки двигателя невозможно. При прямом контакте металлов начинается микросварка: материал подшипника переносится на шейку вала, зазор стремительно сокращается, появляются задиры. Тепловое расширение довершает картину — если диаметр шейки вырастает на 0,04 мм при исходном зазоре 0,05 мм, рабочий зазор становится практически нулевым. Сопротивление вращению скачкообразно возрастает, и вал заклинивает. От начала граничной смазки до полного заклинивания под нагрузкой может пройти всего несколько минут.
Почему балансирный вал страдает раньше коленчатого
Балансирные валы изначально находятся в менее выгодных условиях смазки по сравнению с коленчатым валом. Они расположены дальше по масляному контуру и получают масло позже, питающие каналы у них уже, рабочие обороты — постоянно высокие, а запас по нагрузке на шейку ниже, чем у коренных подшипников. Именно поэтому при любой нестабильности смазки балансирный вал выходит из строя первым — тогда как коренные подшипники в этот момент могут оставаться полностью исправными.

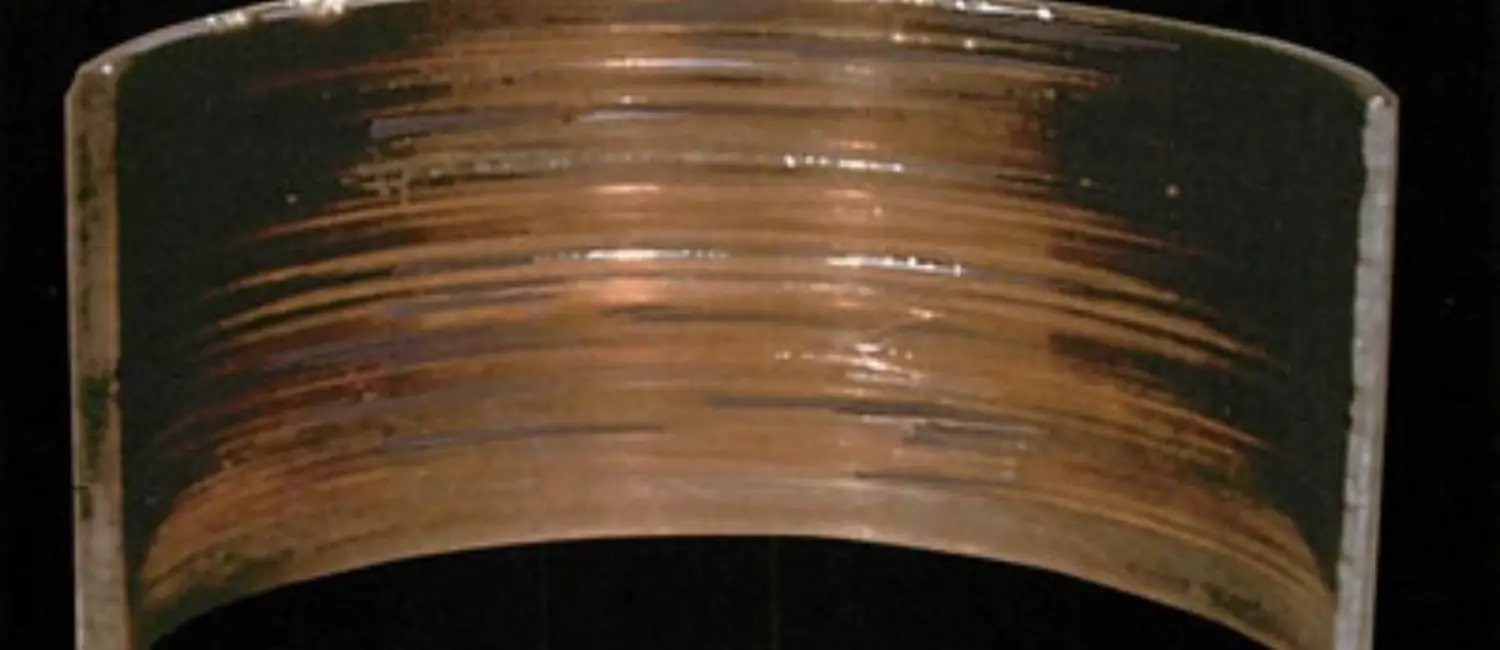

При разборке двигателя тепловой характер разрушения подтверждается устойчивым набором признаков: синеватое окрашивание шейки вала от термического воздействия, размазанный антифрикционный слой подшипника, следы адгезионного износа и участки переноса материала. При этом — никаких следов механического излома или ударной нагрузки. Такая картина однозначно указывает на тепловой отказ смазки, а не на внезапное механическое повреждение, и принципиально важна для постановки точного диагноза.
Компания Raceorly при разработке балансирных валов и сопутствующих деталей двигателя учитывает именно эти механизмы разрушения — закладывая в конструкцию и выбор материалов запас надёжности, достаточный для сохранения смазочного слоя в реальных условиях эксплуатации. Заклинивание балансирного вала не бывает случайным: это предсказуемое следствие потери смазки в системе с жёсткими допусками, и понимание этого механизма — первый шаг к его предотвращению.
